MessageSujet: Focusing Rail   Mer 30 Avr 2008 - 15:37

Puisque la grande générosité de notre Grand Ganac'h nous permet d'avoir cette section, faut la faire vivre...

Focusing Rail...
Ou, en français, "charriot de mise au point".

Voilà un matériel qui permet de travailler avec une grande précision dans le cadre de la pratique de la Macrophotographie, ou pour l'élaboration de panoramas par assemblage de plusieurs clichés.
Je pense d'ailleurs que l'on reviendra sur ces deux techniques qui peuvent sembler barbares à certains, mais quand on y a goûté, on y revient.

Donc, l'objet se présente, selon le fabricant allemand NOVOFLEX, comme ceci :





Kesako?

Par le dessous, on fixe un solide trépied et dessus, on fixe l'appareil photo.
Cet objet permet de déplacer l'appareil photo en avant ou arrière, et sur les cotés, grâce aux deux rails en croix, et ceci avec une grande précision, les molettes permettent le déplacement et un système de blocage complète l'ensemble

Mais il y a un petit Hic.
Le prix de cette petite fantaisie croise avec le cap des 375 euros sur Internet, avec en plus les frais de port bien évidemment.

Et pour un non-professionnel, même amateur averti et même éclaré, la pillule passe mal compte tenu de l'utilisation qu'on en fait.

Alors il y a des matériels fabriqués en Chine, dont voici les photos:





Alors, c'est vrai, c'est moins joli, c'est plus grossier au niveau des finitions, mais c'est trés stable et largement précis pour faire du bon boulot.

La différence?

Ça coûte, frais de port compris, environ....
35 euros!
(edit: aprés vérification, on est plutôt autour de 45€)

J'ai reçu celui-ci hier, 29 avril, je l'ai commandé, sur eBay, le 10 avril.

Avec Paypal, en 5 minutes, la commande était passée, et je recevais l'e-mail de mon chinois qui m'informait qu'il était payé et qu'il envoyait la commande immédiatement.

Voilà, pour commencer cette série, un matériel utile pour certaines techniques, et je me tiens à votre disposition si une question vous effleurait.


_


Dernière édition par gollum le Ven 2 Mai 2008 - 13:49, édité 1 fois
Revenir en haut Aller en bas
En ligne
The Real Mc Coy
Surfeur (niv 4)
Surfeur (niv 4)


Masculin Poissons Nombre de messages 485
Age 44
Localisation France

MessageSujet: Re: Focusing Rail   Mer 30 Avr 2008 - 15:50

Je ne connaissais pas ce genre de matériel alors que je fais de la photo depuis près de 20 ans...

Pour la macro ce doit en effet être très pratique et surement aussi pour la reprographie Wink

Pour les panoramiques... je vois moins l'intérêt...

Petite question : cela remplace la tête du trépied ou cela se fixe comme un appareil photo ? Tu pourrais faire une photo vu de dessous s'il te plait ?
Revenir en haut Aller en bas
http://www.msieurlolo.fr
gollum
Globe-Surfeur "Or" (niv 6)
Globe-Surfeur


Masculin Nombre de messages 12062
Localisation Gironde
Humeur Triste
Emploi/Loisirs Ne pas s'approcher, ruine dangereuse.

MessageSujet: Re: Focusing Rail   Mer 30 Avr 2008 - 16:13

Cela se fixe tout simplement sur la tête du trépied par le filetage qu'on voit sur le modèle de Novoflex (flèche rouge: fixation du trépied).

Il peut ainsi tourner pour les panos.
Par contre, pour le pano, il permet de bien pivoter sur le point nodal, point important pour les panos à courte distance (à l'intérieur d'une maison, dans une pièce etc).

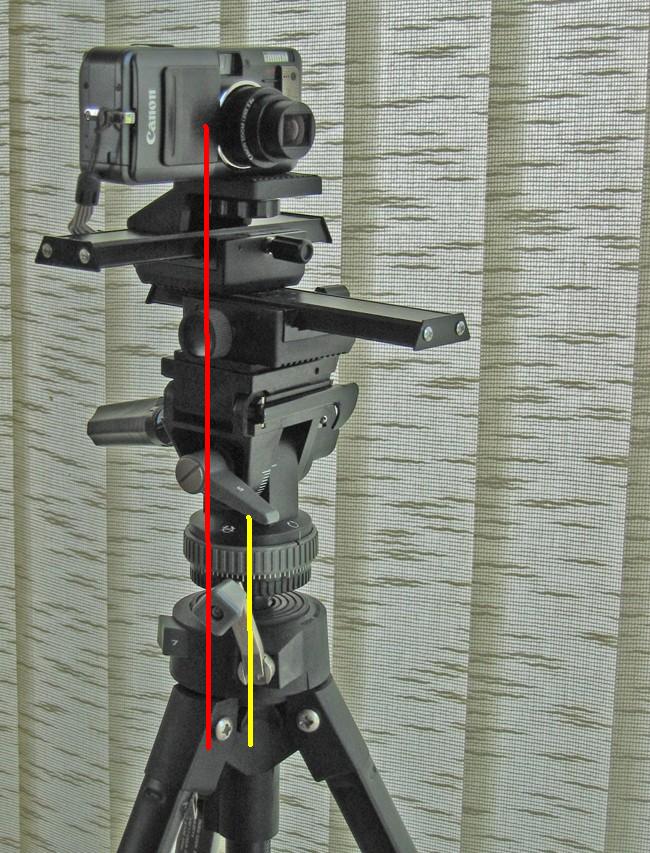

Une photo vite faite:

Revenir en haut Aller en bas
En ligne
vijmars
Globe-Surfeur "Or" (niv 2)
Globe-Surfeur


Masculin Bélier Nombre de messages 2529
Age 55
Localisation Iles du frioul

MessageSujet: Re: Focusing Rail   Mer 30 Avr 2008 - 16:22



Impressionnant le matos Gollum. Ca fait un peu tour de la technologie Very Happy

Joile boulot

Revenir en haut Aller en bas
Pierrex
Globe-Surfeur "Or" (niv 5)
Globe-Surfeur


Masculin Nombre de messages 5692
Localisation La Roche sur Yon

MessageSujet: Re: Focusing Rail   Mer 30 Avr 2008 - 21:51

Gollum !
Si j'ai bien compris, dans le cas de photo panoramique, ça te permet d'ajuster lla verticale du centre de gravité du capteur sur 'axe de rotation de site???



ben là, ça le fait pas alors?

Il est bouché, ce Pierrex ! :Triste:
Revenir en haut Aller en bas
The Real Mc Coy
Surfeur (niv 4)
Surfeur (niv 4)


Masculin Poissons Nombre de messages 485
Age 44
Localisation France

MessageSujet: Re: Focusing Rail   Mer 30 Avr 2008 - 22:28

gollum a écrit:

Par contre, pour le pano, il permet de bien pivoter sur le point nodal, point important pour les panos à courte distance (à l'intérieur d'une maison, dans une pièce etc).

Oui dans ce cas je comprends mieux Wink

Pierrex : je pense que c'est grosso modo ça Wink En gros on aligne finement le capteur sur l'axe de rotation de l'appareil pour avoir un panoramique ultra précis Wink

J'ai bon là Gollum ?
Revenir en haut Aller en bas
http://www.msieurlolo.fr
gollum
Globe-Surfeur "Or" (niv 6)
Globe-Surfeur


Masculin Nombre de messages 12062
Localisation Gironde
Humeur Triste
Emploi/Loisirs Ne pas s'approcher, ruine dangereuse.

MessageSujet: Re: Focusing Rail   Jeu 1 Mai 2008 - 10:36

Pierrex a écrit:
Gollum !
Si j'ai bien compris, dans le cas de photo panoramique, ça te permet d'ajuster lla verticale du centre de gravité du capteur sur 'axe de rotation de site???

La photo du dessus ne fait que représenter la façon de fixer l'appareil sur le charriot de mise au point. Mais il n'est pas en position pano.

Ce n'est pas le capteur qu'on aligne sur l'axe de rotation de l'appareil

Je pense que la définition du "point nodal" (ou "pupille d'entrée" ou "centre optique") est clair?

Il s'agit du point où se croisent les rayons lumineux qui traversent l'objectif.

Ce point est fixe et définitif sur un objectif à focale fixe, mais sur un zoom, il se déplace en fonction de la focale utilisée.

J'ai recherché, hier soir, un article dont j'avais souvenir, paru en avril 2001, dans l'excellent magazine "Chasseur d'Images".



On voit, dans l'exemple du dessous, un mauvais positionnement, voir la flêche verte, sur la photo de gauche, elle indique la position du lampadaire du fond, par rapport au pied de lampadaire du premier plan, on voit bien que cette position a changé.



Ci-dessous, bon positionnement, l'ensemble Appareil-objectif piote autour de l'axe du point nodal, la flêche verte nous indique que le lampadaire du fond, lorsque l'appareil pivote, ne se déplace plus:



Voilà donc pourquoi un charriot de mise au point est aussi utile en Macro qu'en pano.

Voici un exemple de pano réalisé l'été dernier, au N-E. de la Sardaigne, depuis Palau, representant l'ensemble des îles Madalenna:

Coordonnées de l'endroit de la prise de vue: 41° 10' 35N 9° 23' 01"E (approximativement)





L'ensemble est constitué de 6 photos, l'appareil étant positionné dans le sens "portrait.
On décèle trés bien l'erreur du photographe (votre serviteur) qui n'a pas travaillé en manuel, pour toujours conserver la même exposition.


OK?


_
Revenir en haut Aller en bas
En ligne
Pierrex
Globe-Surfeur "Or" (niv 5)
Globe-Surfeur


Masculin Nombre de messages 5692
Localisation La Roche sur Yon

MessageSujet: Re: Focusing Rail   Jeu 1 Mai 2008 - 10:54

Eh ben Gollum, tu vois bien que ce topic était (trés) utile, car je ne savais pas (à l'évidence!) ce que tu viens de démontrer brillament.
:bien:
Revenir en haut Aller en bas
Pierrex
Globe-Surfeur "Or" (niv 5)
Globe-Surfeur


Masculin Nombre de messages 5692
Localisation La Roche sur Yon

MessageSujet: Re: Focusing Rail   Jeu 1 Mai 2008 - 10:58

Pendant qu'on y est, quelle technique d'assemblage as-tu utilisé pour ton pano?
Question subsidiaire (tu l'auras voulu !) pas d'autre méthode scientifique que la methode essai echec (pifométre) pour trouver ce fameux point???
Revenir en haut Aller en bas
gollum
Globe-Surfeur "Or" (niv 6)
Globe-Surfeur


Masculin Nombre de messages 12062
Localisation Gironde
Humeur Triste
Emploi/Loisirs Ne pas s'approcher, ruine dangereuse.

MessageSujet: Re: Focusing Rail   Jeu 1 Mai 2008 - 12:17

Pour assembler les photos on peut utiliser Photoshop.

Mais il y a plus facile et même plus efficace avec Autopano Pro, qui arrive à gommer les erreurs de positionnement du point nodal.
Vraiment, un trés bon logiciel.

Pour ce qui est de la méthode scientifique, je n'en connais pas, et les constructeurs ne communiquent pas la position de ce P....N de point nodal.

Reste le pifomètre, enfin, pas si pifomètre, il y a quand même une méthode (ci-dessus) qui marche trés bien.

_
Revenir en haut Aller en bas
En ligne
The Real Mc Coy
Surfeur (niv 4)
Surfeur (niv 4)


Masculin Poissons Nombre de messages 485
Age 44
Localisation France

MessageSujet: Re: Focusing Rail   Jeu 1 Mai 2008 - 17:54

Autopano Pro est bien mais payant non ?
Perso je n'utilise que du logiciel gratuit Very Happy

Et dans cette catégorie Autostitch est le meilleur.

Les panoramiques feront l'objet d'un tuto, n'est-ce pas Gollum Wink
Revenir en haut Aller en bas
http://www.msieurlolo.fr
gollum
Globe-Surfeur "Or" (niv 6)
Globe-Surfeur


Masculin Nombre de messages 12062
Localisation Gironde
Humeur Triste
Emploi/Loisirs Ne pas s'approcher, ruine dangereuse.

MessageSujet: Re: Focusing Rail   Jeu 1 Mai 2008 - 18:50

The Real Mc Coy a écrit:
Autopano Pro est bien mais payant non ?
Perso je n'utilise que du logiciel gratuit Very Happy

Et dans cette catégorie Autostitch est le meilleur.

Les panoramiques feront l'objet d'un tuto, n'est-ce pas Gollum Wink

Autopano est payant, oui, si on veut...

De ces logiciels d'assemblage, il y en a quelques uns, et faire un tuto ne doit pas évident!
Faudrait tous les essayer Shocked
A moins que tu t'en sentes le courage???? Question
Revenir en haut Aller en bas
En ligne
Pierrex
Globe-Surfeur "Or" (niv 5)
Globe-Surfeur


Masculin Nombre de messages 5692
Localisation La Roche sur Yon

MessageSujet: Re: Focusing Rail   Jeu 1 Mai 2008 - 19:14

Oh oui, Oh oui ! :Salut:
Revenir en haut Aller en bas
The Real Mc Coy
Surfeur (niv 4)
Surfeur (niv 4)


Masculin Poissons Nombre de messages 485
Age 44
Localisation France

MessageSujet: Re: Focusing Rail   Ven 2 Mai 2008 - 11:11

En fait pourquoi pas si je trouve le temps (denrée rare pour moi depuis longtemps)... J'en ai testé beaucoup et le plus simple et un des plus efficaces est Autostitch...

Le tuto que je prépare couvre la prise de vue (mais je m'aperçois que je suis bien moins calé que toi Gollum), l'utilisation d'Autostitch, quelques corrections basiques et l'hébergement des images...

J'essaye de faire simple et efficace afin que n'importe qui puisse réaliser des panoramiques corrects Wink J'ajouterai si tu le veux bien ton explication sur le point nodal Wink

Mais on diverge là Wink Et, comme dirait le regretté Desproges, c'est beaucoup pour un seul homme...
