Mac Cany
Globe-Surfeur "Or" (niv 6)
Globe-Surfeur
Mac Cany

Masculin Nombre de messages 7341

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Re: Voies hydrauliques - Ouvrages d'art !   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyMer 5 Déc 2007 - 8:44

Bon maintenant ca marche ! Mais pourquoi ? La durée de vidéo a-elle une importance ?
Revenir en haut Aller en bas
chantale
Administratrice
Administratrice
chantale

Féminin Gémeaux Nombre de messages 13626
Age 50
Localisation Québec, Canada
Emploi/Loisirs arts

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Re: Voies hydrauliques - Ouvrages d'art !   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyMer 5 Déc 2007 - 13:55

Mac Cany a écrit:
Bon maintenant ca marche ! Mais pourquoi ? La durée de vidéo a-elle une importance ?

Salut Mac Cany! Very Happy

J'ai déjà constaté ce même problème sur un autre vidéo sur le forum....et même chose que toi, tout est revenu à la normale.

Et pour ton vidéo....c'est vraiment impressionnant ce fonctionnement, j'avais jamais vu ça. Very Happy Voies hydrauliques - Ouvrages d'art ! - Page 3 Bon


Chacune de nos vies est un chemin qu'il nous appartient de choisir.
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Ecluse du Libron Vias Herault France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyDim 2 Mar 2008 - 22:02

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3

Sur le canal du Midi à Vias, entre Béziers et Agde, Riquet a rencontré un problème de taille avec le Libron. Cette rivière cévenole, quasiment insignifiante en temps normal, s'enfle de façon démesurée lors des crues activées par la fonte des neiges et charrie une grande quantité d'alluvions. Deux bonnes raisons pour ne pas l'inviter à mêler ses eaux à celles du canal.
Or, à cet endroit, le miroir de ce dernier n'est qu'à 1,95 m d'altitude. Le mouillage du canal est de 2 mètres, ce qui place déjà le plafond à 5 centimètres en-dessous du niveau de la mer toute proche. Il n'est alors pas question de pont-canal, ni même de buses : l'intrados de celles-ci serait déjà à moins un mètre, et à quelle profondeur serait-on obligé d'en établir le radier ?

Riquet n'a pas le temps de résoudre le problème : il meurt avant. Pendant un siècle, l'on se contente d'une traversée à niveau, avec tous ses inconvénients. Vers le milieu du XVIIIe siècle, l'on conçoit un système original : l'ouvrage est remanié de façon à former un couloir aux parois non pas parallèles, mais de rapprochant de quelques centimètres de l'amont (côté Toulouse) à l'aval (côté Sète). En temps normal, il se comporte comme une traversée à niveau ordinaire.

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron10

En temps de crue, l'on vient y placer un bateau spécial, une sorte de radeau, plate-forme dont les extrémités avant et arrière sont fermées par de hautes cloisons de bois, l'ensemble formant une large goulotte destinée à former un lit provisoire à la rivière en crue. Conçu lui aussi un peu plus étroit à l'avant qu'à l'arrière, ce radeau épouse exactement le couloir.
Résultat : en temps de crue, le Libron passe dessus sans toucher au canal.
Mais si l'on a trouvé le moyen d'éviter les dépôts alluvionnaires indésirables, l'on n'a pas trouvé celui de maintenir la navigation en temps de crue : le radeau empêche tout passage.

Ce système fonctionne pendant environ un siècle lui aussi. En 1855, l'ingénieur Urbain Maguès conçoit enfin l'ouvrage actuel, qui permet de ne pas interrompre la navigation en temps de crue du Libron.

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron11

Maguès conçoit un système unique en son genre, à notre connaissance, et dont le fonctionnement est d'une rare complexité. En gros, l'ingénieur divise l'ouvrage en deux corps séparés par une bonne longueur de bateau, et conserve le principe du radeau-gouttière en lui substituant des goulottes amovibles. L'idée consiste à permettre au bateau de passer en plusieurs temps, comme dans une écluse, tandis que l'on oriente le flot du torrent en crue vers l'un, puis l'autre des deux corps de l'ouvrage. Voyons cela dans le détail.

En amont de la traversée, le Libron est séparé en deux bras qui se dirigent chacun vers un corps de l'ouvrage. Chacun de ces corps comporte six couloirs ou pertuis destinés à livrer passage aux eaux du Libron dans des modalités que nous allons voir de suite (fig. L3. Précision : Sur nos dessins et dans un but de clarté, nous avons divisé par deux le nombre de ces couloirs. De plus, les organes ouverts sont en vert, et ceux qui sont fermés sont rouges).

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron12

Chacun de ces couloirs est obturable en amont par une vanne, et dans chacun des deux corps de l'ouvrage, quatre sont équipés de grandes goulottes ou bâches mobiles longitudinalement par rapport à l'axe de la rivière, et donc perpendiculairement à celui du canal.

Les bâches mobiles sont elles-mêmes constituées chacune de deux demi-bâches qui se rangent de chaque côté du canal, de façon à tenir moins de place. À l'origine, ces organes basculaient à la manière d'un pont-levis, ce qui explique la présence de treuils sur les passerelles de manœuvre. Aujourd'hui, ils coulissent, suspendus à des chariots qui roulent sur des rails. Les deux autres couloirs sont dépourvus de ces goulottes et n'ont qu'un rôle de déversoir écrêteur du canal.

En temps normal, le Libron, au débit insignifiant, passe sous le canal par un aqueduc-siphon juste à l'amont de l'ouvrage. Les seize demi-goulottes sont retirées chacune dans son couloir qui est fermé par sa vanne en amont et éventuellement en aval (fig. L4). Les bateaux passent en ralentissant simplement.

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron13

En temps de crue, c'est l'inverse: selon le débit du Libron, l'on va disposer, en travers du canal, un nombre plus ou moins important de demi-bâches raboutées qui vont constituer, comme le radeau du XVIIIe siècle, le lit provisoire de la rivière (fig. L5 et L6).

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron14

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron15

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron16

Si un bateau se présente alors (fig.L7 et L8) et, l'on va fermer les vannes de tous les couloirs du premier corps de l'ouvrage et retirer ses demi-bâches de façon à libérer le passage pour le bateau (fig. L9 et L10). Tout le flot du Libron coule alors dans les demi-bâches du deuxième corps d'ouvrage.

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron17
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron18
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron19
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron20
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron21

Le bateau vient alors se placer entre les deux corps. L'on replace les demi-bâches du premier corps derrière lui, et l'on rouvre leurs vannes (fig. L11 et L12).
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron22
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron23
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron24

L'on ferme les vannes des couloirs du deuxième corps, et l'on en retire les goulottes de façon à libérer le passage au bateau, pendant que le Libron passe entièrement dans les bâches du premier corps (fig. L13 et L14).
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron25
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron26
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron27

Une fois le bateau parti, l'on revient à l'état initial (fig. L15). C'est loin d'être simple et rapide, mais au moins les bateaux passent en toutes saisons.

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron28
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron29
Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron30

Source : http://projetbabel.org/fluvial/images/libron_dessins.ppt

43°18'03.41"N 3°24'15.02"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Libron31

Sleep
Revenir en haut Aller en bas
Mac Cany
Globe-Surfeur "Or" (niv 6)
Globe-Surfeur
Mac Cany

Masculin Nombre de messages 7341

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Re: Voies hydrauliques - Ouvrages d'art !   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyLun 3 Mar 2008 - 9:15

Que dire de plus ?
C'est parfait et original ! et en plus comme dirait Ivanovitch : sans i bleu
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Re: Voies hydrauliques - Ouvrages d'art !   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyLun 3 Mar 2008 - 19:10

Mac Cany a écrit:
Que dire de plus ?
C'est parfait et original ! et en plus comme dirait Ivanovitch : sans i bleu

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour Merci Mac Cany
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Ecluse ronde Agde Herault France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyLun 3 Mar 2008 - 20:30

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3

Le Canal du Midi regorge de constructions originales. L'écluse ronde d'Agde en est un exemple.

En amont de l'écluse, se situe le port de Agde, jadis bien actif, constitué par simple élargissement de la voie d'eau.

Pierre-Paul Riquet fait construire de 1679 à 1680 cette étonnante écluse, unique au monde; les bateaux ont le choix de sortie, par une simple rotation et un dispositif de trois portes.

L'une permet d'accéder à l'Hérault, par un canelet de jonction, l'autre, au canal maritime, vers la mer, la dernière, au Canal du Midi, en direction de Béziers. Elle fut à l'origine construite en pierres noires basaltiques.

L'écluse aujourd'hui ne présente plus cet aspect, compte tenu des modifications qui y ont été faites dans les années 70, pour mettre la longueur des écluses aux normes Freycinet. C'est un des derniers travaux effectués sur le Midi, dans le cadre de l'élongation des bassins.

Source : http://www.canal-du-midi.org/fr/canal/le_parcours/les_ecluses/agde.aspx

43°19'12.60"N 3°28'03.59"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Agde10

Quelques photos source : http://www.canaldumidi.com/Biterrois/Agde/Ecluse-ronde.php

Voies hydrauliques - Ouvrages d'art ! - Page 3 Ecluse10

Voies hydrauliques - Ouvrages d'art ! - Page 3 Agde-010

Et pour finir le plan de l'ouvrage

Voies hydrauliques - Ouvrages d'art ! - Page 3 Ecluse11

Very Happy
Revenir en haut Aller en bas
doublemexpress
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
doublemexpress

Masculin Lion Nombre de messages 4382
Age 43
Localisation Hainaut - Belgique
Humeur ... ristique ;)

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Re: Voies hydrauliques - Ouvrages d'art !   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyJeu 6 Mar 2008 - 13:54

Voies hydrauliques - Ouvrages d'art ! - Page 3 Victoire

juste ... MERCI ... marsup !
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Ecluses de Fonseranes Herault France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyJeu 6 Mar 2008 - 20:44

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3 on continue sur le Canal du Midi riche d'ouvrages d'art magnifiques avec les 9 écluses de Fonseranes

C’est l’ouvrage majeur du Canal du Midi, au pied de Béziers. Il comporte huit bassins de forme ovoïde (spécifique au Canal du Midi), neuf portes, qui permettent de franchir une dénivellation de 21,50 m, sur une longueur de plus de 315 m.

43°19'50.56"N 3°11'59.69"E


Voies hydrauliques - Ouvrages d'art ! - Page 3 Fonser10

3 écluses avec un gros bassin 43°19'51.84"N 3°12'03.14"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Fonser11

Quelques photos source : http://www.canaldumidi.com/Biterrois/Fonserannes/Fonserannes.php

http://fr.wikipedia.org/wiki/%C3%89cluses_de_Fonserannes

Une vidéo dailymotion



Voies hydrauliques - Ouvrages d'art ! - Page 3 Fonser12

Voies hydrauliques - Ouvrages d'art ! - Page 3 Fonser13

Voies hydrauliques - Ouvrages d'art ! - Page 3 Fonser14

Voies hydrauliques - Ouvrages d'art ! - Page 3 Fonser15

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Pont canal de l'Orb Beziers france   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptySam 8 Mar 2008 - 13:09

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3

Continuons sur le canal du midi avec le pont canal de l'Orb

Le pont-canal permet au canal du Midi de franchir l'Orb dans la traversée de la ville de Béziers. Mis en service en 1856, il a remplacé la traversée dans le lit de la rivière, toujours aléatoire et dangereuse, que devaient effectuer jusqu'alors les bateaux. C'est un des plus grands ponts-canaux de France.

Source : http://fr.wikipedia.org/wiki/Pont-canal_de_l%27Orb

43°20'04.97"N 3°12'46.48"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Orb10

Quelques photos

Voies hydrauliques - Ouvrages d'art ! - Page 3 Orb110

Deux autres source : http://www.canaldumidi.com/Galeries/Image.php?gal=galerie_6&vue=12

Voies hydrauliques - Ouvrages d'art ! - Page 3 Orb210

Voies hydrauliques - Ouvrages d'art ! - Page 3 Orb310

Bonne visite Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Tunnel de Malpas Canal du midi France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptySam 8 Mar 2008 - 14:22

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3

Après un pont canal voici un tunnel, celui de Malpas

Le tunnel de Malpas est un tunnel creusé en 1679 sous la colline d'Ensérune dans l'Hérault, pour y faire passer le canal du Midi. Il est le symbole de l'obstination de Pierre-Paul Riquet. C'est le premier tunnel creusé pour y faire passer un canal.

Lorsque le chantier du canal du Midi atteignit la colline d'Ensérune, la déconvenue fut grande. Sous quelques mètres d'un sol très dur se cachait une montagne de grès très friable, sujette aux éboulements. Le premier ministre Colbert fut rapidement alerté de la situation, et fit interrompre les travaux. Les détracteurs de Riquet semblaient avoir réussi leur coup : la galerie venait d'être bouchée, et le chantier avait été déplacé. Le projet tout entier était ainsi menacé, et Colbert annonca la visite des commissaires royaux pour décider de l'avenir du canal. Riquet était sur le point de perdre son pari : il avait préféré percer cette colline plutôt que de suivre les conseils du chevalier de Clerville, architecte de Louis XIV, qui proposait de traverser l'Aude. La traversée du fleuve était un handicap majeur, car elle nécessitait l'interruption du trafic.

Victime d'une dangereuse cabale, Riquet demanda au maître-maçon Pascal de Nissan de continuer en secret les travaux, malgré les risques d'effondrements. En moins de 8 jours, le tunnel fut percé, soutenu par une voûte cimentée de bout en bout. Il ne resta plus à Riquet qu'à guider l'intendant Daguesseau dans le tunnel, à la lueur des flambeaux. Long de 165 mètres, ce tunnel venait d'éviter une écluse supplémentaire sur le tracé du canal, et prouvait la détermination d'un homme face à ses ennemis. Le tunnel y gagna son nom, « Malpas » signifie « mauvais passage ».

Sous le tunnel de Malpas se trouvent deux autres tunnels dont les tracés se croisent (à des niveaux différents), une galerie datant du XIIIe siècle qui a été percée pour permettre le drainage de l'étang de Montady et un tunnel ferroviaire creusé au XIXe siècle pour laisser passage à la ligne de chemin de fer Béziers-Narbonne.

Source : http://fr.wikipedia.org/wiki/Tunnel_de_Malpas

43°18'25.06"N 3°07'33.47"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Malpas10

une photo source Panoramio

Voies hydrauliques - Ouvrages d'art ! - Page 3 Malpas11

Deux autres source : http://www.decouverte34.com/Tunnel-de-Malpas

et Wikipédia

Voies hydrauliques - Ouvrages d'art ! - Page 3 Malpas12

Voies hydrauliques - Ouvrages d'art ! - Page 3 Malpas13
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Ecluse de Montgiscard Canal du Midi France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptySam 8 Mar 2008 - 19:41

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3

Restons sur le canal du Midi, il est si beau, avec l'écluse de Montgiscard

A noter que toutes les écluses du canal du midi ont cette forme ovoïde

43°27'46.87"N 1°34'14.12"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Montgi10

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Pente d'eau de Montech Tarn et Garonne France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptySam 8 Mar 2008 - 21:56

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3

Après le Canal du Midi le Canal de la Garonne avec la pente d'eau de montech

La pente d’eau de Montech est un ascenseur à bateaux établi sur le canal latéral à la Garonne, sur la commune de Montech en Tarn-et-Garonne dans le sud-ouest de la France. Il est géré par l'établissement public des Voies navigables de France et a permis de remplacer un groupe de 5 écluses successives. C'est un ouvrage expérimental unique au monde.

Le principe de la pente d’eau s’apparente à celui du plan incliné fluvial utilisant un bac. Mais le bac est ici remplacé par un masque. La technique fut imaginée par l’ingénieur Jean Aubert, et la pente d’eau de Montech fut inaugurée en juillet 1974.

Une rigole en béton en pente douce est en permanence alimentée par un léger flot d’eau. Une machinerie, appelée bouclier-moteur, enjambe la rigole. Elle est montée sur rail de part et d’autre de la rigole, sur des automotrices diesel adaptées. Le bouclier-moteur supporte le masque, panneau amovible disposé verticalement en travers de la rigole, et dont les points de contact avec la rigole sont étanches mais non fixes.

Pour faire monter un bateau, le masque est relevé. Le navire peut alors entrer. Puis le masque est descendu. Une masse d’eau, le « coin d’eau », sur laquelle se trouve le bateau, sera alors isolée entre la pente et le masque vertical. Le bouclier-moteur remontera alors l’ensemble jusqu’au niveau supérieur.

Source : http://fr.wikipedia.org/wiki/Pente_d'eau_de_Montech

43°58'15.12N 1°13'37.34"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Montec10

Quelques photos de même source

Voies hydrauliques - Ouvrages d'art ! - Page 3 Montec11

Voies hydrauliques - Ouvrages d'art ! - Page 3 Montec12

Voies hydrauliques - Ouvrages d'art ! - Page 3 Montec13

Voies hydrauliques - Ouvrages d'art ! - Page 3 Montec14

Voies hydrauliques - Ouvrages d'art ! - Page 3 Montec15

Laughing
Revenir en haut Aller en bas
ivanovitch
Administrateur de TSGE
Administrateur de TSGE
ivanovitch

Masculin Cancer Nombre de messages 19923
Age 49
Localisation Savoie
Humeur Voyageuse

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Re: Voies hydrauliques - Ouvrages d'art !   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptySam 8 Mar 2008 - 22:19

Mac Cany a écrit:
Que dire de plus ?
C'est parfait et original ! et en plus comme dirait Ivanovitch : sans i bleu



Super Poulet a réparé l'oubli ? Voies hydrauliques - Ouvrages d'art ! - Page 3 Ch_ais_p

Super boulot Marsup ! Voies hydrauliques - Ouvrages d'art ! - Page 3 Jap


Voies hydrauliques - Ouvrages d'art ! - Page 3 Sans_t64  Voies hydrauliques - Ouvrages d'art ! - Page 3 Point-10  Voies hydrauliques - Ouvrages d'art ! - Page 3 Djn0610 Voies hydrauliques - Ouvrages d'art ! - Page 3 Cramio10
Répondre "je n'ai rien à cacher" en matière de vie privée revient à affirmer : "je me moque de la liberté d'expression parce que je n'ai rien à dire" ou "je me moque de la liberté de la presse parce que je n'ai rien à écrire". EDWARD SNOWDEN.
Revenir en haut Aller en bas
http://bbs.keyhole.com/ubb/dosearch.php?Cat=&For
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Pont canal d'Agen France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyDim 9 Mar 2008 - 15:07

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3 Merci Ivanovitch

Restons sur ce canal et découvrons le pont canal d'Agen

Il permet de faire passer la navigation au-dessus de la Garonne par le canal latéral à la Garonne ou canal de Garonne.

C'est un pont en arc dont les dimensions, qui en font le plus long pont-canal de France, sont :
longueur totale 539 mètres, sur 22 piles
largeur totale de 12,48 m
largeur de la voie d'eau de 8,82 m
Entièrement maçonné en pierre de taille, ses dimensions n'autorisent qu'une navigation à sens unique. Une écluse et un plan d'eau sont situés en aval de l'ouvrage et un plan d'eau est situé en amont.

Il a été bâti entièrement en pierres du Quercy, sous la direction de Jean-Baptiste de Baudre, ingénieur des Ponts et Chaussées. Le 25 août 1839, le Duc d'Orléans (Ferdinand-Philippe d'Orléans) posa la première pierre du pont. En 1841, la création de la ligne de chemin de fer entre Bordeaux et Toulouse interrompt les travaux sur le canal. Il est alors décidé de louer le pont aux agriculteurs qui éviteraient ainsi de faire le tour par le pont de pierre d'Agen. Cependant, le péage, excessivement cher, fait de cette mesure un relatif échec. Le 5 mai 1846 une loi décidant de la reprise des travaux est votée. Le pont-canal est mis en service en 1849.

Source : http://fr.wikipedia.org/wiki/Pont-canal_d'Agen

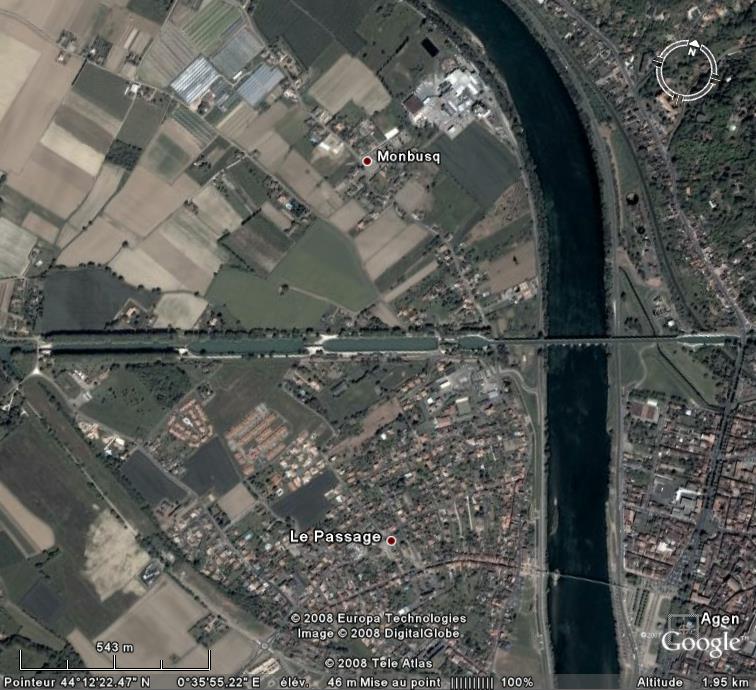

Le pont canal avec le plan d'eau et l'écluse

44°12'22.47"N 0°35'55.22E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Agen10

Le pont canal 44°12'28.34"N 0°36'19.27E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Agen110

Quelques photos source Wikipédia et :

http://www.panoramio.com/photo/6657125

Voies hydrauliques - Ouvrages d'art ! - Page 3 Agen210

Voies hydrauliques - Ouvrages d'art ! - Page 3 Agen310

Laughing
Revenir en haut Aller en bas
marsup
Globe-Surfeur "Or" (niv 4)
Globe-Surfeur
marsup

Masculin Sagittaire Nombre de messages 4782
Age 65
Localisation France Alsace

Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Pont canal de Moissac France   Voies hydrauliques - Ouvrages d'art ! - Page 3 EmptyDim 9 Mar 2008 - 18:18

Voies hydrauliques - Ouvrages d'art ! - Page 3 Bonjour3

Continuons avec le pont canal de Moissac

Ce pont-canal est l'ouvrage qui permet au Canal Latéral à la Garonne, nommé de nos jours, "canal de Garonne" de faire passer la navigation au-dessus du Tarn, rivière large 356 mètres en période de crues. Construit en 1867, sous la direction de Jean-Batispte de Baudre, ingénieur des Ponts et Chaussées du roi, il présente 15 arches majestueuses, assises sur 14 piles. Son architecture est proche de celle des pont-canaux de l'Orb à Béziers et de celui de Agen, construits tous deux à la même époque.

Entièrement conçu en maçonnerie de pierres du Quercy et de briques toulousaines, ce pont-canal est un élément architectural majeur du paysage de cette région.

Les bateaux ne peuvent s'y croiser, sa largeur d'eau étant de 4, 20 mètres, doublée de part et d'autre d'un chemin de halage de 2,06 mètres.

Le chemin droit du Pont-Cacor a été réquisitionné pour le chemin de fer de 1931 à 1938. En effet, la ligne avait été détruite par la crue gigantesque de 1930. Le chemin de halage fut élargi de plus de 1m au dessus de l'eau pour permettre le passage des locomotives et des wagons. La navigation fluviale avait pu continuer sur cette période et pour le voyageur assis dans le train, il était coquace de croiser péniches et sapines chargées de céréales ou de tonneaux de vins.

Source : http://www.canal-du-midi.org/rubriques/canal/architecture/m-cacor.htm

44°06'29.45N 1°06'08.54"E

Voies hydrauliques - Ouvrages d'art ! - Page 3 Moissa10

Quelques photos même source et : http://tourisme.moissac.fr/contenu.php?page=17

Voies hydrauliques - Ouvrages d'art ! - Page 3 Moissa11

Voies hydrauliques - Ouvrages d'art ! - Page 3 Moissa12

Laughing
Revenir en haut Aller en bas
Contenu sponsorisé




Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty
MessageSujet: Re: Voies hydrauliques - Ouvrages d'art !   Voies hydrauliques - Ouvrages d'art ! - Page 3 Empty

Revenir en haut Aller en bas

Voies hydrauliques - Ouvrages d'art !
Voir le sujet précédent Voir le sujet suivant Revenir en haut



Page 3 sur 6Aller à la page : Précédent  1, 2, 3, 4, 5, 6  Suivant

Permission de ce forum:Vous ne pouvez pas répondre aux sujets dans ce forum
Tout sur Google Earth & Maps :: Google Earth :: Sujets thématiques :: Science-


Sauter vers:
